Pregled aktivnih filtara
Aktivni filtar ADF P25, 30 A
Pouzdan aktivni filtar vrlo kompaktnih dimenzija za učinkovito otklanjanje harmoničkih smetnji i kompenzaciju jalove energije.
- Naponske razine: 3x(208 – 480) V
- Struja kompenzacije 30 A
- Moguće povezivanje do 15 jedinica
- “Sensorless” način rada (bez potrebe za strujnim mjernim transformatorima)
- Ugradnja na temeljnu ploču ili zid
- Otklanjanje harmoničkih smetnji
- Korekcija faktora snage
- Kompenzacija jalove energije
- Bez mogućnosti preopterećenja
- Stupanj mehaničke zaštite: IP20 i IP21
- Dimenzije: 230 x 810 x 311 mm

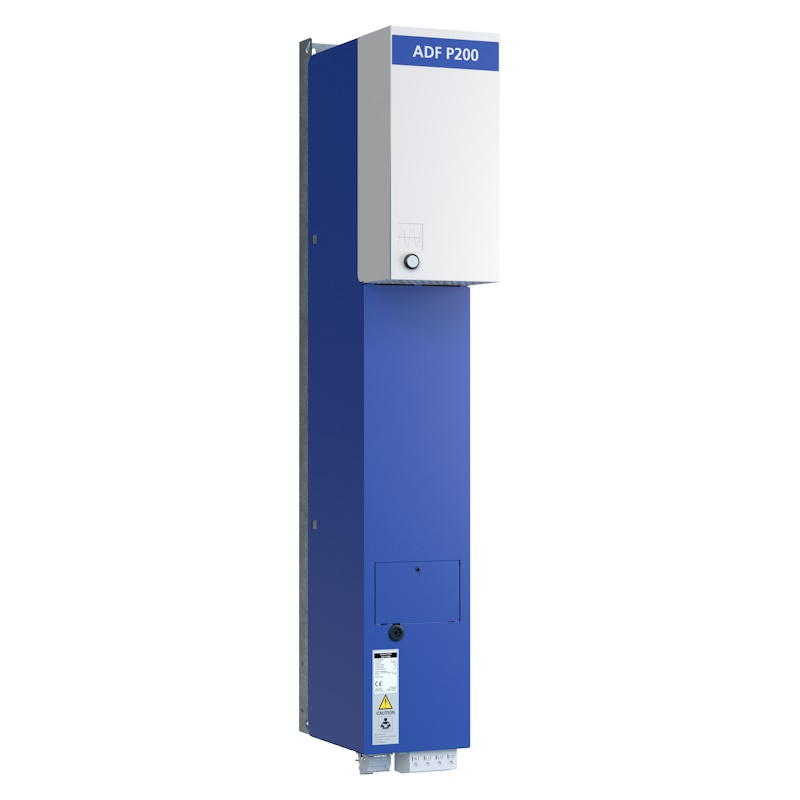

Pouzdan aktivni filtar kompaktnih dimenzija za učinkovito otklanjanje harmoničkih smetnji i kompenzaciju jalove energije.
- Naponske razine: 3x(208 – 480) V I 3x(480 – 690) V
- Struje kompenzacije od 50 A, 75 A, 90 A, 120 A i 150 A
- Moguće povezivanje do 15 jedinica
- “Sensorless” način rada (bez potrebe za strujnim mjernim transformatorima)
- Ugradnja na temeljnu ploču ili zid
- Otklanjanje harmoničkih smetnji
- Korekcija faktora snage
- Kompenzacija jalove energije
- Bez mogućnosti preopterećenja
- Stupanj mehaničke zaštite: IP20 i IP21
- Dimenzije: 230 x 1790 x 470 mm
Pouzdan aktivni filtar kompaktnih dimenzija za učinkovito otklanjanje harmoničkih smetnji i kompenzaciju jalove energije.
- Naponska razina: 3x(208 – 415) V
- 100 A za kompenzaciju harmonika
- 300 A za kompenzaciju u nul-vodiču
- Moguće povezivanje do 15 jedinica
- Ugradnja na temeljnu ploču ili zid
- Otklanjanje harmoničkih smetnji
- Korekcija faktora snage
- Kompenzacija jalove energije
- Bez mogućnosti preopterećenja
- Stupanj mehaničke zaštite: IP20 i IP21
- Dimenzije: 230 x 1790 x 470 mm
Rješenje za najzahtjevnije aplikacije s vremenom odziva manjim od 20 mikrosekundi. Idealan za otklanjanje međuharmonika i rezonancije u sustavu.
- Naponska razina: 3x(208 – 480) V
- 120 A za kompenzaciju harmonika
- Moguće povezivanje više jedinica
- “Sensorless” način rada (bez potrebe za strujnim mjernim transformatorima)
- Ugradnja na temeljnu ploču ili zid
- Otklanjanje harmoničkih smetnji
- Otklanjanje rezonancije
- Otklanjanje međuharmonika
- Korekcija faktora snage
- Kompenzacija jalove energije
- Bez mogućnosti preopterećenja
- Stupanj mehaničke zaštite: IP20 i IP21
- Dimenzije: 230 x 1790 x 470 mm
Aktivni filtar modularnog koncepta koji se nameće kao najbolje rješenje za većinu aplikacija.
- Naponske razine: 3x(208 – 480) V i 3x(480 – 690) V
- Struje kompenzacije od 120 A, 150 A, 240 A, 300 A, 360 A i 450 A pri naponu od 400 V i 90 A, 180 A i 270 A pri naponu od 690 V
- Moguće povezivanje do 15 jedinica
- “Sensorless” način rada (bez potrebe za strujnim mjernim transformatorima)
- Ugradnja na temeljnu ploču ili zid
- Otklanjanje harmoničkih smetnji
- Korekcija faktora snage
- Kompenzacija jalove energije
- Bez mogućnosti preopterećenja
- Stupanj mehaničke zaštite: IP21 i IP43
- Dimenzije: 800 x 2155 x 610 mm
Modul namijenjen za proizvođače sustava koji podrazumijevaju i rješenje za kvalitetu električne energije.
- Naponske razine: 3x(208 – 480) V i 3x(480 – 690) V
- Struje kompenzacije od 50 A, 75 A, 90 A, 120 A i 150 A pri naponu od 400 V i 90 A pri naponu od 690 V
- Ugradnja u elektro ormar
- Otklanjanje harmoničkih smetnji
- Korekcija faktora snage
- Kompenzacija jalove energije
- Sklopna frekvencija: 7,2 kHz
- Dimenzije: 230 x 1400 x 470 mm
