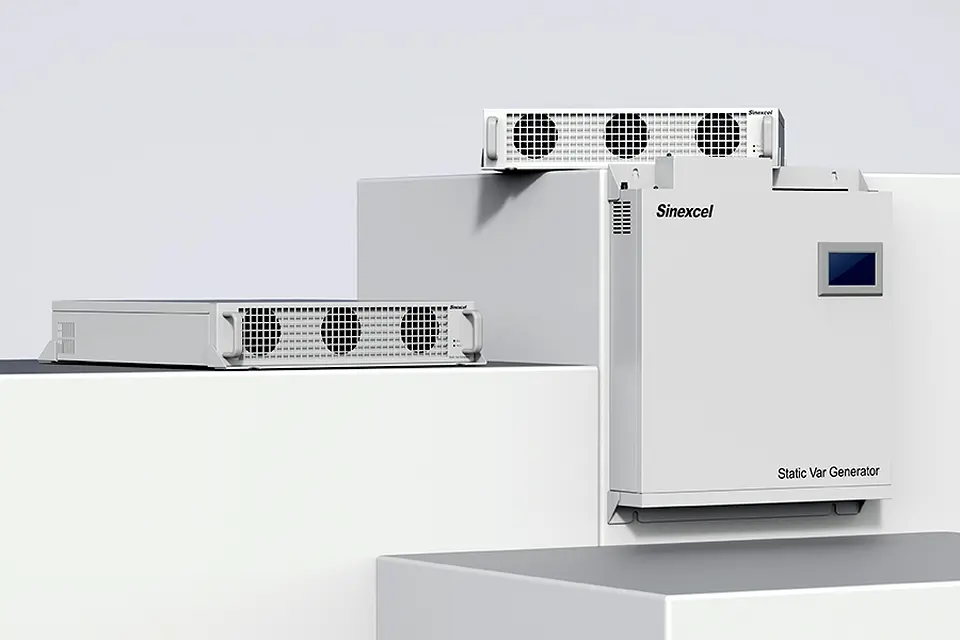

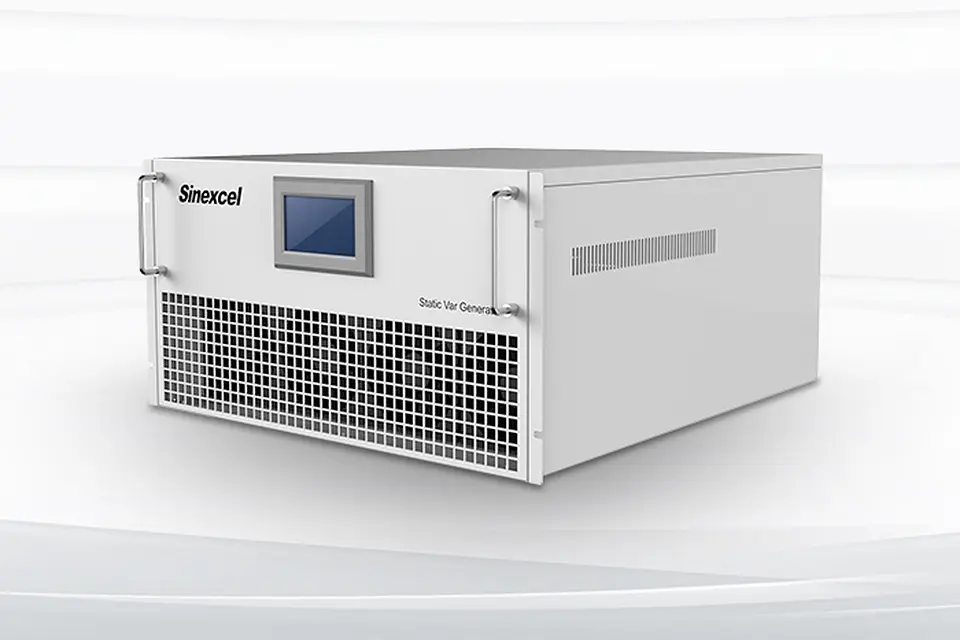

Static Var Generator (SVG) je uređaj energetske elektronike za aktivnu kompenzaciju jalove energije, simetriju opterećenja te nadzor kvalitete električne energije u mreži.
Za razliku od pasivne kompenzacije jalove energije kondenzatorskim baterijama, SVG radi na principu procesorskog upravljanja energetskom elektronikom i time omogućuje kontinuiranu kompenzaciju.
Pomoću strujnih mjernih transformatora, upravljačka jedinica SVG-a mjeri fazni pomak struje i napona te prema tome generira upravljački signal SiC-mosfetima. Na taj način se u mrežu injektira struja suprotnog
faznog pomaka u odnosu na struju tereta.
Kondenzatorske baterije | Usporedba | SVG |
---|---|---|
Konačan broj stupnjeva kompenzacije pomoću uklopa ili isklopa kondenzatora | Kompenzacija | Kontinuirana kompenzacija, energetska elektronika (SiC MOSFET) |
Sporiji odziv pri čemu česti uklopi i isklopi skraćuju životni vijek | Odziv | Vrijeme odziva je manje od 5 ms |
Kondenzatorske baterije mogu uzrokovati rezonanciju u sustavu | Rezonancija | Ne postoji mogućnost uzrokovanja rezonancije |
Kompenzacija samo induktivnog opterećenja | Vrsta tereta | Kompenzacija induktivnih i kapacitivnih tereta |
Sustavi s kondenzatorskim baterijama zahtijevaju više prostora za ugradnju | Dimenzije | SVG je vrlo kompaktan i do nekoliko puta manjih dimenzija. Idealan je za retrofiting |
Sustavi s kondenzatorskim baterijama zahtijevaju česte uklope i isklope što skraćuje životni vijek i povećava gubitke | Životni vijek | SVG ne zahtijeva gotovo nikakvo održavanje i ima manje gubitke, a očekivani životni vijek je 100.000 sati (preko 10 godina) |
Kondenzatorske baterije ne daju mogućnost simetrije opterećenja po fazama | Simetrija opterećenja | SVG ima funkcionalnost simetrije opterećenja po fazama |
Napon mreže značajno utječe na kompenzaciju sustava s kondenzatorskim baterijama Niži napon uzrokuje niži stupanj kompenzacije | Napon mreže | Napon mreže ne utječe na kvalitetu kompenzacije SVG-a |
Dodatna investicija na mjernu opremu | Mjerenje kvalitete električne energije | SVG prikazuje vrijednosti THD, napona, struje, snaga, valne oblike |
Jednom godišnje ili po potrebi zamjena potrošnih elemenata | Servisi, održavanje i zamjena potrošnih elemenata | Nema |
